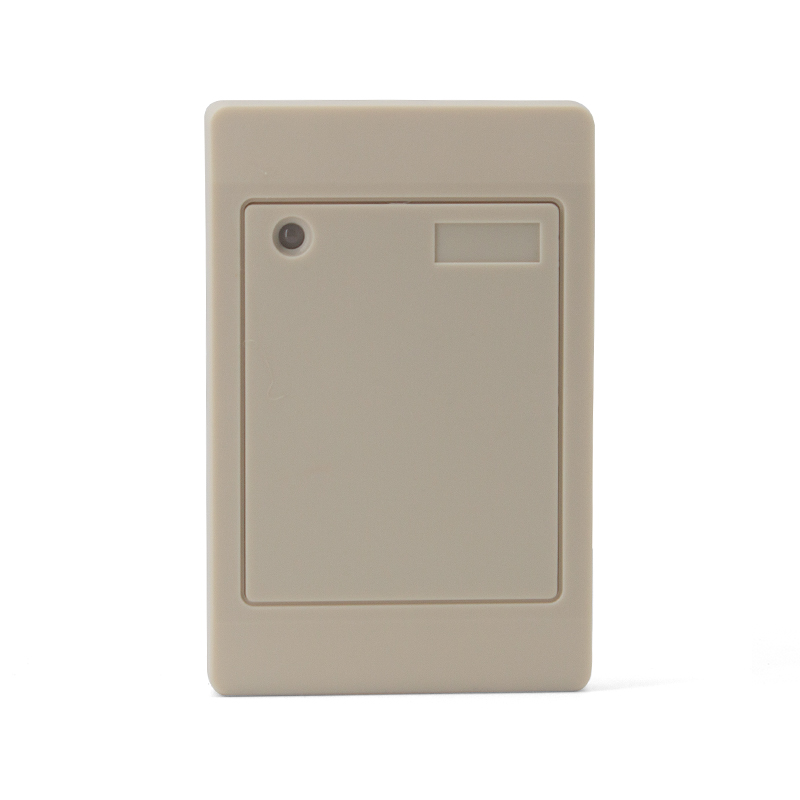

型号: D1
频率: 125Khz/13.56Mhz
连接方式: 维根26/34
读卡类型: ID卡（TK4001/EM4100等）/ Mifare one等14443A协议卡（S50S70等）
简介: D1是一款支持125KHz或13.56MHz的非接触式韦根通讯门禁读卡器，釆用先进的射频接收线路设计及嵌入式微控制器，结合高效译码算法。具有接收灵敏度高、工作电流小、单直流电源供电、价位低、性能高等特点。防尘、防潮、全密封的设计便于用户安装在室外等恶劣条件下，无机械磨损、经久耐用。
- D1-D
- D1-C
- D1-DC

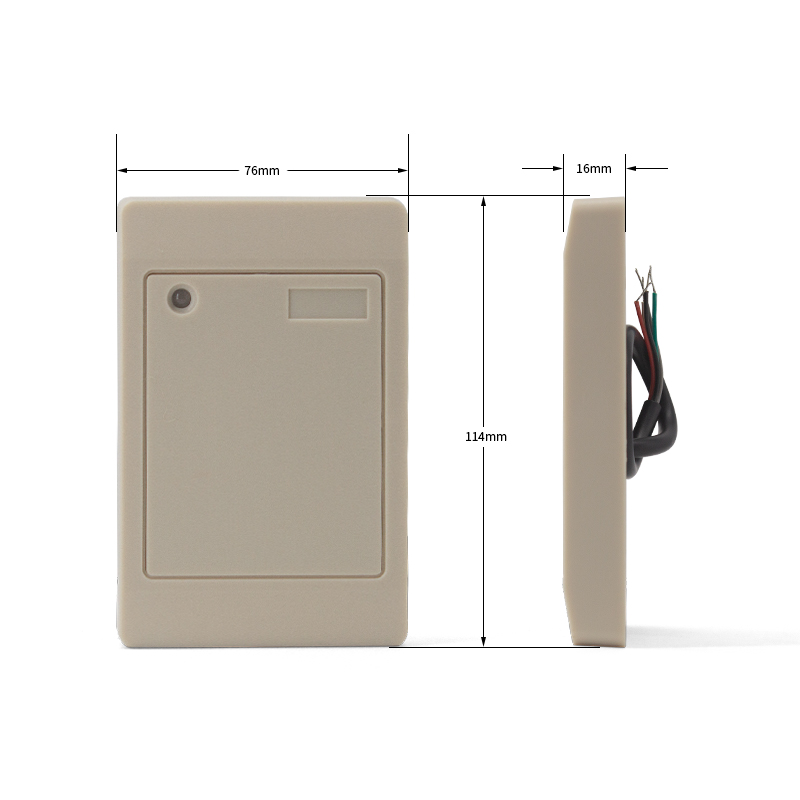

- 外形尺寸
- 接线定义
| 项目 | 参数 |
| 供电电源 | DC 9V-16V |
| 工作电流 | 0-100mA |
| 支持卡片 | ID卡（TK4001/EM400等） |
| 感应距离 | 0mm-100mm（与卡片及使用的环境有关） |
| 读卡时间 | ＜200ms |
| 读卡间距 | ＜0.5s |
| 输出格式 | Wiegand 26/Wiegand 34 |
| 传输距离 | WG26/34≤100M |
| 工作温度 | -25℃~75℃ |
| 工作湿度 | ＜90%无凝露 |
| 外型尺寸 | 114mm×76mm×16mm |
| 重量 | 190g左右 |
| 排线长度 | 180mm±5mm |
| 产品材质 | ABS及喷塑，内部灌黑色树脂胶（可有效防水） |
| 其他 | 状态指示灯：2色LED（刷卡区待机状态：红灯常亮；刷卡区读卡状态：绿灯约亮0.5秒） 内置喇叭：蜂鸣器，可控制LED和蜂鸣器 |
| 项目 | 参数 |
| 供电电源 | DC 9V-16V |
| 工作电流 | 0-100mA |
| 支持卡片 | Mifare one等14443A协议卡 （S50\S70\Ntag203\Ntag213等） |
| 感应距离 | 0mm-100mm (与卡片及使用的环境有关) |
| 读卡时间 | <200ms |
| 读卡间距 | ＜0.5S |
| 输出格式 | Wiegand 26/Wiegand 34 |
| 传输距离 | WG26/34≤100M |
| 工作温度 | -25℃ ~ +75℃ |
| 工作湿度 | <90%无凝露 |
| 外型尺寸 | 114mm×76mm×16mm |
| 重量 | 190G左右 |
| 排线长度 | 180mm±5mm |
| 材质 | ABS及喷塑，内部灌黑色树脂胶（可有效防水） |
| 其他 | 状态指示灯：2色LED（刷卡区待机状态：红灯常亮；刷卡区读卡状态：绿灯约亮0.5秒） 内置喇叭：蜂鸣器，可控制LED和蜂鸣器 |
| 项目 | 参数 |
| 供电电源 | DC 9V-16V |
| 工作电流 | 0-100mA |
| 支持卡片 | Mifare one 等14443A协议卡（S50\S70等） ID卡（TK4001/EM400等） |
| 感应距离 | 0mm-100mm（与卡片及使用的环境有关） |
| 读卡时间 | ＜200ms |
| 读卡间距 | ＜0.5s |
| 输出格式 | Wiegand 26/Wiegand 34 |
| 传输距离 | WG26/34≤100M |
| 工作温度 | -25℃~75℃ |
| 工作湿度 | ＜90%无凝露 |
| 外型尺寸 | 114mm×76mm×16mm |
| 重量 | 190g左右 |
| 排线长度 | 180mm±5mm |
| 产品材质 | ABS及喷塑，内部灌黑色树脂胶（可有效防水） |
| 线材要求 | 屏蔽线 |
| 防护等级 | IP5 |
| 操作系统 | Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android |
| 其他 | 状态指示灯：2色LED（刷卡区待机状态：红灯常亮；刷卡区读卡状态：绿灯约亮0.5秒） 内置喇叭：蜂鸣器，可控制LED和蜂鸣器 |
| l 红（Red）： | VCC（12V） |
| l 黑（Black）： | GND（地） |
| l 白（White）： | Wiegan D0（韦根0） |
| l 绿（Green）： | Wiegan D1（韦根1） |
| l 灰（Grey）： | 灰线接地绿灯常亮，蜂鸣器常响 |
| l 紫（Purple）： | 默认W26, 紫线接地低平W34 |
