sensor对于相机成像的作

一、Sensor的硬件结构

1. 每个像素的结构

每个像素点的最上方有个微透镜，增加透光量。有镜头就有CRA的问题，超出一定角度的光线无法被收集，需要和镜头进行匹配。

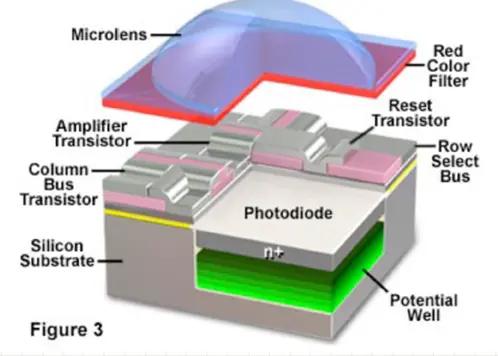

像素的结构

2. sensor的纵向结构

光透过电路会发生反射，造成每个像素点之间的干扰。背照式的结构（感光层在电路的上方）不会受到电路的影响。

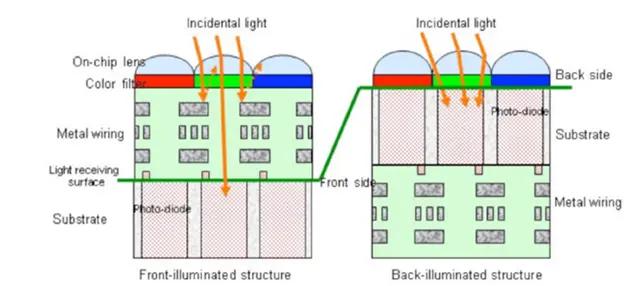

sensor的纵向结构

3. CFA(color filter array)

每个像素点上覆盖有一种颜色的滤光片，从而去感知每种颜色的亮度。

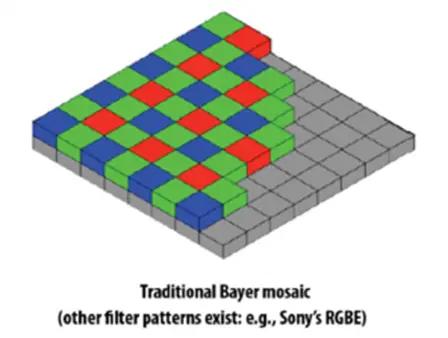

滤光片CFA

Bayer格式：绿色分量为总像素数的一半，红色蓝色为总像素的四分之一。

3.1 MONO sensor

由于滤光会带来亮度上的损失，有种MONO sensor，没有滤光片的处理，亮度会大大提高（有文章说可以提高四倍），但是这就感知不到颜色了，所以又叫黑白sensor。

3.2 光谱响应曲线

下图是IMX290每个红绿蓝滤光片的光谱响应曲线。

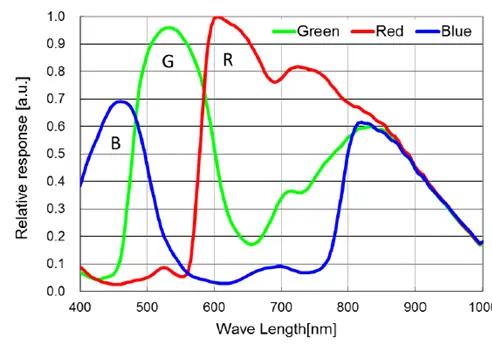

IMX290光谱响应曲线

这是人眼视锥细胞对光谱的响应曲线

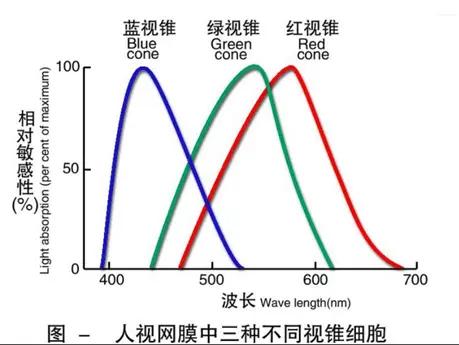

人眼视锥细胞对光谱的响应曲线

由于人眼和sensor对光谱的感应曲线不同，同一个物体感知到的颜色不同。因此颜色需要一个转换关系。ISP中的CCM（色彩校正矩阵）就此诞生，利用一个3×3的矩阵，将sensor感知到的RGB颜色，校准成我们看到的RGB颜色。

3.3 红绿灯变色问题

这里穿插一个监控摄像头常遇到的问题，拍红灯的时候，经常会拍成黄灯和白灯，这是为什么呢？

因为红灯的光谱在780~620nm之间，从光谱响应曲线中可以看到，红像素最敏感，然后是绿像素，最后是蓝色像素。

当感光度比较小的时候，红色像素的亮度远远大于绿色和蓝色，肯定是呈现出红色。感光度比较大时，绿色像素也能有很高的亮度，而红色像素早已经饱和了，不在增加，这个时候呈现的颜色就是红色+绿色=黄色。感光度很大的时候，RGB都饱和了，红绿蓝加在一起就是白色。解决方法：

降低曝光换用蓝玻璃IRCUT：在650nm以上的红光，绿像素的感应也很强。换用蓝玻璃IR可以有效减少绿像素的干扰。同时它也可以比较彻底的滤除630nm以上波长的红光，减少过曝的问题。3.4 去马赛克由于sensor每个像素点只能感知到一种颜色，因此想要得到每个像素点的RGB值，需要进行插值，这个过程就是去马赛克(Demosiac)。

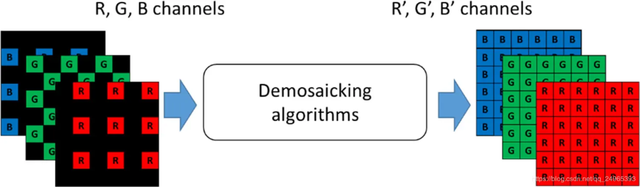

demosiac

4. IR-CUT

大家都知道，摄像头有个IR-CUT，那为什么要加IR-CUT filter 呢？IR-CUT是红外滤光片，可以滤除红外光。

从IMX290的光谱敏感性曲线可以看到sensor到了1000的波长还能进行光电转换，而人眼只能到700nm，也就是可以说sensor 的“可见光”和人眼的不一样，而且范围远远比人眼的要大。

那么就会导致什么问题呢，最大的问题就是颜色不一样，因为人眼是感受到的是在可见光在可见光范围内的响应，而sensor感受到的却是在400-1000范围内的响应。因此我们需要加上一个IR-cut 使sensor感受的波段和人眼一样。

还有一个原因：当光线进入镜头，由于折射率不同，可见光和红外光会在靶面的不同位置成像，IR-CUT可以减少红外光产生的伪像。

4.1 拓展：RGB-IR sensor

补充一种sensor，这种sensor不用IR-CUT，除了有RGB三种CFA，还增加了一种专门只通过红外光的CFA。由光谱图我们可以知道，普通sensor中的绿像素不仅仅能感知绿色，还能感知到红外波段的光，实际上是绿色+IR（红外光）。RGB-IR的sensor有个IR像素只感知红外光，两者相减就可以得到可见光的绿色。

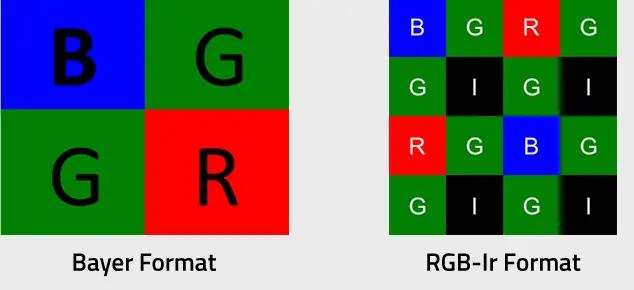

RGB-IR format

这样就用数字滤光代替了IR-CUT。我觉得更有应用场景的地方在于，夜间场景下开红外灯，不仅可以感知到红外，还能感知到颜色，是一种待开发的黑光技术。

5. 黑电平

黑电平（Black Level Correction）也就是黑色的最低点，以8bit数据来说，指在经过一定校准的显示装置上，没有一行光亮输出的视频信号电平。定义图像数据为0时对应的信号电平。

黑电平产生的原因：

CMOS传感器采集的信息经过一系列转换生成原始RAW格式数据。以8bit数据为例，单个pixel的有效值是0-255，但是实际AD芯片（模数转换芯片）的精度可能无法将电压值很小的一部分转换出来，因此，sensor厂家一般会在AD的输入之前加上一个固定的偏移量，使输出的pixel value在5（非固定）-255之间，目的是为了让暗部的细节完全保留，当然同时也会损失一些亮部细节，由于对于图像来说，我们的关注度更倾向于暗部区域，ISP后面会有很多增益模块（LSC、AWB、Gamma等），因此亮区的一点点损失是可以接受的。sensor的电路本身会存在暗电流，导致在没有光线照射的时候，像素单位也有一定的输出电压，暗电流这个东西跟曝光时间和gain都有关系，不同的位置也是不一样的。因此在gain增大的时候，电路的增益增大，暗电流也会增强，因此很多ISP会选择在不同gain下减去不同的黑电平的值。ISP pipeline中的黑电平校正（Black Level Correction） ：

拍几张不同增益下的全黑图像，算出每个增益下对应的黑电平值。isp会在raw图之后减去这个黑电平值。这一般是ISP的第一步。

6. 坏点

传感器芯片由于工艺的原因产生一些有缺陷的像素点，这些像素点可能比邻近的像素点更暗或者更亮。

ISP pipeline中的的坏点校正：

在判定某像素为坏点后，会根据邻近像素点的值计算得到一个值以替代该坏点。

二、Sensor的曝光

sensor的曝光时间和快门时间是一个概念，都是sensor的感光时间。曝光（快门）时间越长，图像就越亮。

当控制快门时间，仍然达不到期望的亮度，就需要调节sensor的感光度（ISO）。CMOS sensor的感光度就是它的增益。增益是用模拟或数字的方法进行放大，不可避免的会放大噪声，因此拍摄时一般快门优先。

当拍摄高速运动的物体或者手抖的时候，容易产生运动模糊，就需要降低快门时间。

sensor的曝光方式有两种，卷帘曝光和全局曝光。

1. 卷帘曝光（rolling shutter）

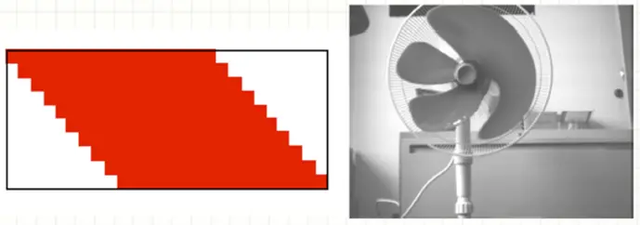

sensor曝光是每一行依次开始曝光的，所以图像中每一行的起始曝光时间是不一致的，目前大部分sensor属于这种。下图是卷帘曝光拍摄高速运动的物体的现象。

卷帘曝光失真

这是IMX290的sensor曝光与输出示意图

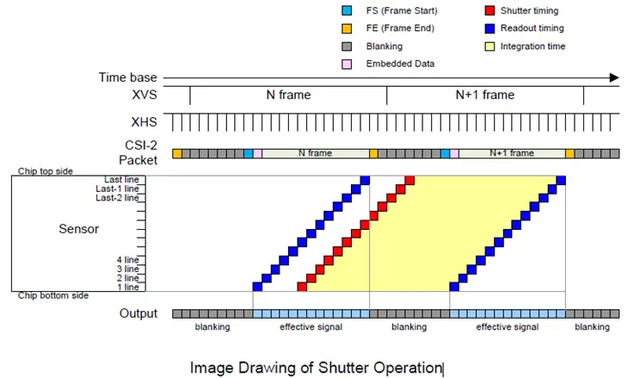

IMX290 曝光序列

黄色区域是sensor处于感光的时间，蓝色区域是sensor每一行数据的输出时间，红色是曝光开始的时间。XHS是进行每个操作的最小时间单位。

从时间先后来看，一幅图像是从第一行开始曝光，一个XHS之后，再从第二行开始曝光，依次类推。图像的第一行曝光结束后，进行输出，输出数据的时间是一个XHS，依此类推。

卷帘曝光带来的问题

日光灯下有横条纹

日光灯属于频闪灯，跟当地的供电频率有关，如果当地的供电是50Hz的正弦波（国内），日光灯就会以100Hz的频率闪烁。sensor每行的起始曝光时间是不同的，这就导致了每一行曝光时的亮度不同。因此会出现横条纹

解决方法：

控制曝光时间是1/100的整数倍，这样每行的曝光时间都是一个周期的整数倍，亮度就保持一致了。控制帧率为25/50帧，不能解决横条纹的问题，但是可以让每帧图像中的横条纹固定在相同的位置。1/25是1/100的整数倍，可以使不同图像中每一行曝光的开始时间都相差四个周期。保证了每张图像中同一行的亮度是一致的。拍摄快速运动的物体会有失真

因为每一行曝光开始的时间不同，当物体快速运动时，每行抓拍下来的物体位置都不同，造成了物体的变形。

解决方法：

加大图像输出的速度（提高帧率也可行，本质上改变的就是输出速度）调整抓拍的时间和角度，比如远处的车辆每帧移动的像素点较少，可以去抓拍稍远处的车辆使用全局曝光的sensor

2. 全局曝光（global shutter）

每一行的起始曝光和终止曝光的时间一致，目前只有电警设备上用到，价格昂贵。因为电警设备有爆闪灯，爆闪灯亮的时间很短。如果使用卷帘曝光的sensor，一幅图像才曝光几行灯就熄灭了，所以必须要用全局曝光的传感器。
